POWER STEERING

Power steering merupakan sebuah sistem yang berfungsi untuk meringankan memutar sistem kemudi kendaraan sehingga menghasilkan putaran kemudi yang ringan tanpa membutuhkan tenaga yang berarti untuk mengendalikan kemudi. Dalam perkembangannya power steering terbagi menjadi 2, yaitu : Hidrolik Power Steering dan Elektronik Power Steering.
A.      HYDRAULIC POWER STEERING
Rack-and-pinion assembly merupakan unit hydraulic-mechanical dengan integral piston dan rack assembly. Di dalamnya ada satu rotary valve yang mengarahkan aliran minyal power steering dan mengontrol tekanan untuk mengurangi steering effort (suatu usaha daya yang diperlukan untuk memutar kemudi). Ketika kemudi diputar, tahanan yang terbentuk oleh adanya berat dari kendaraan dan gesekan roda ke ban, menyababkan torsion bar di dalam rotary valve menjadi agak cenderung melenceng. Hal ini akan merubah posisi valve spool dan sleeve, karena itulah diperlukan pengarahan pelumas bertekanan ke proper end yang terdapat pada power cylinder. Perbedaan tekanan pada sisi piston (yang dipasang pada rack) membantu menggerakkan rack untuk mengurangi langkah usaha putar. Pelumas di dalam power cylinder yang berlawanan didesak ke control valve dan kembali ke pump reservoir. Ketika steering effort berhenti, maka control valve akan diketengahkan oleh gaya melintir dari torsion bar, tekanan pada kedua sisi piston akan disamakan, dan roda depan kembali ke posisi lurus ke depan.

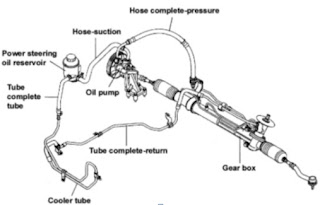

KONSTRUKSI SISTEM


Rack-and-pinion power steering system terdiri dari:
-          Rack and pinion steering gear box
Rack Pinion/Gearbox adalah system penggerak Power Steering dari kemudi atas kemudian di teruskan ke bagian roda dengan dibantu oleh komponen understeel atau kaki-kaki kendaraan (tie rod, rack end, idle arm dll). Di dalam system RackPinion/Gearbox terdapat piston dan valve(katup) yang bekerja sesuai tekanan olie yang disalurkan melalui Vane Pump, selain itu terdapat juga seal-seal yang berguna menahan tekanan olie agar tidak bocor keluar.
-          Power steering oil pump
Pompa PS berfungsi sebagai penyalur tenaga dari mesin dengan oli yang bertekanan tinggi yang kemudian diteruskan ke bagian Rack Pinion/Gearbox melalui Selang Tekan (Selang bertekanan tingi). Posisi Vane Pump selalu berada di bagian atas dari RackPinion/Gearbox. Dan hampir setengahnya system Power Steering dikendalikan/ditentukan dari kerja Pompa, oleh karena itu bila terdapat kerusakan pada Pompa hampir dipastikan system Power Steeringnya juga tidak akan jalan alias rusak
-          Oil reservoir
Oil reservoir berfungsi untuk menampung oli P/S.
-          Tubes/Hose (selang)
Selang ini berfungsi yang menyalurkan oli yang bertekanan tinggi dari Vane Pump ke bagian Rack Pinion/Gearbox, dengan perputaran/rotasi yang sangat cepat maka dapat menimbulkan efek bunyi jika bahan selang yang dipakai kurang bagus kualitasnya.

PRINSIP KERJA POWER STEERING HIDROLIS
Sistem power steering menggunakan tekanan hidrolis yang dibangkatkan oleh power steering pump gunanya adalah untuk mengurangi langkah usaha yang diperlukan untuk memutar kemudi. Power steering pump dipasang di depan engine. Pompa yang dipakai adalah tipe vane-type, dan digerakkan oleh crankshaft melalui drive belt.
Minyak power steering ditarik dari reservoir ke pompa pada saat mesin dalam keadaan hidup. Minyak ini ditekan oleh satu power steering switch dan control valve yang letaknya di dalam power steering pump.


B.       ELECTRIC POWER STEERING
Sistem Electronic Power Steering (EPS) termasuk di dalamnya komponen yang sama seperti pada sistem power steering konvensional. Sebagai tambahannya adalah sebuah solenoid valve pada power steering gear box, dan satu control unit dekat dibawah audio yang terletak di panel farcia tengah. Untuk mengontrol aliran oli pada steering gear box, disediakan satu solenoid yang bekerja berdasarkan arus dari control module yang menerima sinyal dari VSS (Vehicle Speed Sensor) dan TPS.



CARA KERJA ELECTRIC POWER STEERING
Cara kerja Sistem Electric Power Steering (EPS) adalah saat kunci diputar ke posisi ON, Control Module memperoleh arus listrik untuk kondisi stand-by, bersamaan dengan itu indikator EPS pada panel instrumen menyala. Saat mesin hidup, Noise Suppressor segera menginformasikan pada Control Module untuk mengaktifkan motor listrik dan clutch pun langsung menghubungkan motor dengan batang setir. Salah satu sensor yang terletak pada steering rack bertugas memberi informasi pada Control Module ketika setir mulai diputar. Disebut Torque Sensor, ia akan mengirimkan informasi tentang sejauh apa setir diputar dan seberapa cepat putarannya. Dengan dua informasi tersebut, Control Module segera mengirim arus listrik sesuai yang dibutuhkan ke motor listrik untuk memutar gigi kemudi. Dengan begitu proses memutar setir menjadi ringan. Vehicle Speed Sensor bertugas begitu mobil mulai melaju. Sensor ini menyediakan informasi bagi control module tentang kecepatan kendaraan. Pada kecepatan tinggi, umumnya dimulai sejak 80 km/jam, motor elektrik akan dinonaktifkan oleh Control Module.
Dengan begitu setir menjadi lebih berat sehingga meningkatkan safety. Jadi sistem EPS ini mengatur besarnya arus listrik yang dialirkan ke motor listrik hanya sesuai kebutuhan saja. Selain mengatur kerja motor elektrik berdasarkan informasi dari sensor, Control Module juga mendeteksi jika ada malfungsi pada sistem EPS. Lampu indikator EPS pada panel instrumen akan menyala berkedip tertentu andai terjadi kerusakan. Selanjutnya, Control Module menonaktifkan motor elektrik dan clutch akan melepas hubungan motor dengan batang setir. Namun karena sistem kemudi yang dilengkapi EPS ini masih terhubung dengan setir via batang baja, maka mobil masih dimungkinkan untuk dikemudikan. Walau memutar setir akan terasa berat seperti kemudi tanpa power steering.
Electric Power Steering (EPS) menggunakan beberapa perangkat elektronik seperti:
1.         Control Module: Sebagai komputer untuk mengatur kerja EPS.
2.         Motor elektrik: Bertugas langsung membantu meringankan perputaran setir.
3.         Vehicle Speed Sensor: Terletak di girboks dan bertugas memberitahu control module tentang kecepatan mobil.
4.         Torque Sensor: Berada di kolom setir dengan tugas memberi informasi ke control module jika setir mulai diputar oleh pengemudi.
5.         Clutch: Kopling ini ada di antara motor dan batang setir. Tugasnya untuk menghubungkan dan melepaskan motor dengan batang setir sesuai kondisi.
6.         Noise Suppressor: Bertindak sebagai sensor yang mendeteksi mesin sedang bekerja atau tidak.
7.         On-board Diagnostic Display: berupa indikator di panel instrumen yang akan menyala jika ada masalah sengan sistem EPS.

KEUNGGULAN EPS
EPS tidak hanya melakukan fungsi power steering biasa, namun juga bisa mengontrol tekanan hydraulic pressure yang bereaksi berdasarkan counter-force plunger yang ada pada gear box tetapnya di dalam input shaft, oleh karena itulah karakteristik steering effort vs. tekanan hydraulic bervariasi tergantung dari kecepatan kendaraan untuk memberikan karakteristik kemudi yang optimal pas dengan kecepatan kendaraan dan kondisi kemudi.
1.         Pada saat mobil dalam keadaan stationer dan berjalan lambat putaran kemudi ringan.
2.         Pengaturan steering effort berdasarkan kecepatan kendaraan.
3.         Pada kecepatan sedang dan cepat, steering effort secara akan bertambah untuk menambah kestabilan dan kenyamanan kemudi.
4.         Pada kecepatan sedang dan cepat, ketika posisi kemudi berada atau mendekati posisi netral, fungsi reactionary plunger akan menambah steering effort agar kemudi lebih stabil.
5.         Ketika kendaraan melewati jalan yang rusak pada kecepatan sedang dan cepat, meskipun ada rintangan besar dari permukaan jalan, namun tidak akan mempengaruhi arah control kemudi, karena tekanan ouput hydraulic untuk steering effort menjadi tinggi sama seperti power steering konvensional.
6.         Sistem ini mempunyai fungsi fail-safe sehingga meskipun sistemnya elektrikal, temasuk control unit dan sensors, namun karakteristik power steering normal masih bisa di dapat.
